金屬波紋管膨脹節
金屬波紋管膨脹節介紹
我所的波紋管膨脹節研制工作始于1969年，根據國防裝備的需求，承擔了艇用金屬波紋管的研制，先后研制了DN550波紋管膨脹節、汽輪機進汽減振撓性接管、高溫高壓金屬波紋管膨脹節等。目前，我所可制造無加強U形、加強U型和Ω型波紋管，波紋管材料為奧氏體不銹鋼、耐蝕合金、白銅、工業鈍鈦等。圓型膨脹節尺寸規格為DN50-4800mm，矩形膨脹節可為任意尺寸規格。
本所產品已經系列化標準化，已經形成包括：YZM、CSRW、ZM、PC、MZ、YD、SN、CQ、CY、HR等10個系列的產品;同時，我所還可按用戶要求提供特殊設計膨脹節。我所還可根據用戶需求提供管線補償設計、波紋管選材、膨脹節防腐、波紋管破損分析與壽命評估及波紋管性能試驗等方面的技術咨詢或技術服務，并可承擔特殊用途膨脹節研制課題任務。產品銷往除西藏、臺灣、澳門外的國內所有省、市、自治區及蘇丹、伊拉克等國家。
產品系列
石化行業用PC系列
膨脹節型式：單式軸向型、復式自由型、單式鉸鏈型、單式萬向鉸鏈型、復式鉸鏈型、復式拉桿型、彎管壓力平衡型。
膨脹節公稱直徑：500-4800mm
膨脹節設計壓力：0.35MPa
波紋管最高設計溫度：350℃、750℃
波紋管設計疲勞壽命(周次)：3000
主要用途：介質溫度1300℃以下催化裂化煉油裝置工藝管線。
熱網工程用系列
CSRW系列
膨脹節型式：單式軸向型、外壓單軸向型、單式鉸鏈型、復式拉桿型。
膨脹節公稱直徑：50-1600mm
膨脹節設計壓力：0.25-4.0Mpa
波紋管最高設計溫度：350℃
波紋管設計疲勞壽命(周次)：1000，500，200
主要用途：450℃以下蒸汽、熱水介質地溝架空敷設集中供熱管網。
ZM系列
膨脹節型式：單式軸向型、外壓單軸向型。
膨脹節公稱直徑：50-1200mm
膨脹節設計壓力：0.25-1.6MPa
波紋管最高設計溫度：350℃
波紋管設計疲勞壽命(周次)：1000，200
主要用途：450℃以下蒸汽、熱水介質有補償直埋敷設集中供熱管網。
YZM系列
膨脹節型式：外壓復式軸向型。
膨脹節公稱直徑：50-1400mm
膨脹節設計壓力：1.6MPa
波紋管最高設計溫度：150℃
波紋管設計疲勞壽命(周次)：200，1000
主要用途：150℃以下熱水介質有補償直埋敷設集中供熱管網。
MZ系列
膨脹節型式：單式軸向型。
膨脹節公稱直徑：50-1200mm
膨脹節設計壓力：1.6MPa
波紋管最高設計溫度：150℃
波紋管設計疲勞壽命(周次)：一次性直埋。
主要用途：120℃以下熱水介質一次性補償直埋敷設集中供熱管網。
艦船用CQ、CY系列
CQ系列
膨脹節型式：單式軸向型。
膨脹節公稱直徑：圓型65-800mm。
膨脹節設計壓力：0.1MPa
波紋管最高設計溫度：550℃
波紋管設計疲勞壽命(周次)：5000。
主要用途：船舶發動機550℃以下排氣管路系統。
CY系列
膨脹節型式：圓型軸向型。
膨脹節公稱直徑：50-500mm。
膨脹節設計壓力：0.6-1.6MPa
波紋管最高設計溫度：200℃
波紋管設計疲勞壽命(周次)：3000。
主要用途：船舶海水、淡水、油或200℃以下蒸汽管路系統。
換熱器用HR系列
膨脹節型式：單式軸向型。
膨脹節公稱直徑：150-4200mm。
膨脹節設計壓力：-0.1-10.0MPa
波紋管設計溫度：350℃
波紋管設計疲勞壽命(周次)：3000
主要用途：介質溫度350℃以下的換熱器等壓力容器。根據用戶要求定制。
水泥行業用SN系列
膨脹節型式：圓型單式軸向型、矩型單式軸向型。
膨脹節公稱直徑：圓型200-3200mm，矩型管道截面積≤9M2
膨脹節設計壓力：0.05MPa
波紋管最高設計溫度：400℃
波紋管設計疲勞壽命(周次)：1000、3000。
主要用途：介質溫度1000℃以下微壓粉塵氣體、液體介質水泥廠工藝管線。
冶金電力工程用YD系列
膨脹節型式：單式軸向型、單式鉸鏈型、直管壓力平衡型、復式拉桿型、彎管壓力平衡型。
膨脹節公稱直徑：200-3000mm
膨脹節設計壓力：0.1-2.5MPa
波紋管最高設計溫度：350℃
波紋管設計疲勞壽命(周次)：1000
主要用途：介質溫度350℃以下及1300℃以下氣體、液體介質冶金廠、電廠工藝管線。
金屬波紋管膨脹節產品的行業地位
我所現已建成了具有完善配套的研制生產、試驗測試能力，在國內首屈一指的金屬波紋管膨脹節研制與開發中心，共完成研究開發課題20余項，發表論文近50篇。我所波紋管膨脹節科研成果1978年榮獲全國科學大會獎，一批成果先后獲得省、部級獎勵。在全國200多家膨脹節生產廠家中，我所產品的研發、設計、制造及應用技術居于領先地位，產品市場占有率位居同行業前列。
我所是:
中國石油和石油化工設備工業協會膨脹節分會的副理事長單位
中國機械工程學會壓力容器分會膨脹節專業委員會副主任委員單位
主持編制了
GB/T12777《金屬波紋管膨脹節通用技術條件》
我所的金屬波紋管膨脹節產品是電力行業和石化石油行業的推薦產品。

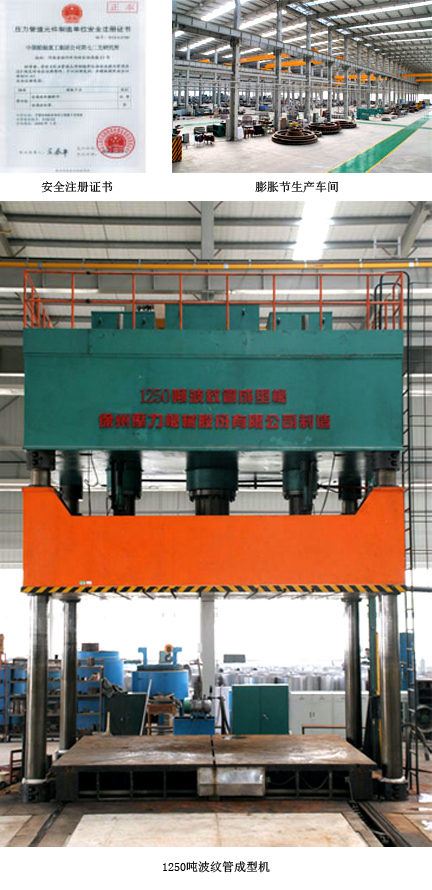

金屬波紋管膨脹節產品的生產能力
生產車間占地面積12000平方米
生產、試驗和檢驗設備300余臺(套)
每年可提供1500噸波紋管膨脹節
